珠海欧陆NAS非自吸卧式化工泵怎么组装

作者: 欧陆平台科技 编辑: 欧陆售后 来源: 发布日期: 2022.08.04
信息摘要:
昨天,咱们探讨了关于珠海欧陆SEC立式液下泵安装的一些步骤以及安装时所需注意的一些事宜。接下来,我们来看看NAS非自吸卧式化工泵是怎么组装…
昨天,咱们探讨了关于珠海欧陆SEC立式液下泵安装的一些步骤以及安装时所需注意的一些事宜。接下来,我们来看看NAS非自吸卧式化工泵是怎么组装的?在组装的时候又有哪些需要注意的地方?
咱们珠海欧陆的化工泵,无论立式泵还是非自吸卧式化工泵,很多系列在安装的时候都是竖着的,NAS系列的组装亦是如此。接下来,我们一起来分享其组装的步骤。
①、将马达垂直放置在操作平台上,将主轴用内六角不锈钢螺丝半固定在电机转动轴上,待调整好叶轮个高度后再拧紧螺丝;
②、将连接座用不锈钢螺丝固定在电机上,用4颗不锈钢螺丝将后轴封固定在后封盖上并放置在连接座上(调整好出口方向);
③、将叶轮套在主轴上,调整主轴高度(以叶轮无摩擦且与后封盖距离1~3毫米为宜),拧紧主轴上3颗内六角螺丝;
④、把前轴封和叶轮卡在一起组成叶轮组,将叶轮键嵌入主轴凹槽内,叶轮键对准叶轮内部凹槽,把叶轮组缓缓装进主轴并按压至底部(保持)锁上叶轮螺帽(锁叶轮螺帽前需将2条大小不一的叶轮螺帽O环嵌入叶轮螺帽凹槽内);

⑤、将前盖O环套入后封盖,用8颗不锈钢螺丝将前盖、后封盖、连接座锁紧,把排气阀垫片和排气阀安装好即完成了NAS非自吸卧式化工泵的组装步骤;

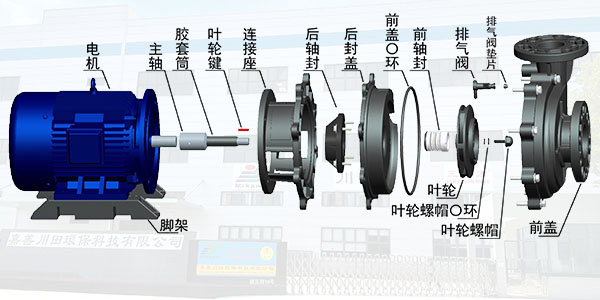

珠海欧陆NAS非自吸卧式化工泵怎么组装

今天,关于珠海欧陆NAS非自吸卧式化工泵的组装步骤,珠海欧陆平台科技有限公司小编就为您分享到这里,下期咱们再来看看其他系列欧陆化工泵的安装方法。
