信息摘要：
前篇欧陆注册厂家小编分享了关于什么是霍尔槽实验，它是一种能快速地解决电镀生产线槽液的问题实操办法，今儿个，咱们一起探讨关于霍尔试片判…
前篇欧陆小编分享了关于什么是霍尔槽实验，它是一种能快速地解决电镀生产线槽液的问题实操办法，今儿个，咱们一起探讨关于霍尔试片判定的一些知识。
这里，欧陆欧陆注册厂家小编以镀锡为例，咱们先看背面的异常现象，再判定可能造成的原因。
a、从霍尔试片的背面中间剖开，再看高电流密度区（添加剂）与低电流密度区（开缸剂）有没有失去平衡，（如往低电流密度区缩小是开缸剂不足，往高电流密度区缩小是添加剂不够）。

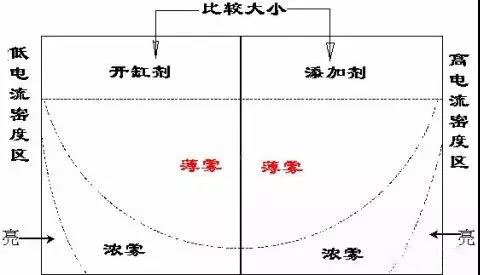

b、看三层云分布，正常霍尔试片背面会出现三层云（亮层、浓雾层、薄雾层）如下图：
c、若全是浓雾层或无量，主要分析原因是添加剂或补充剂不够、酸不足。
d、若都是薄雾，且将要收缩，分析原因是酸过量或添加剂过量。
e、出现三层云，向中间凹进去的情况，主要因素有主盐不够、沉积速率不够，速率原因可能是添加剂过量或不足，酸不够等因素。
本期，欧陆欧陆注册厂家小编先带大家一道了解关于霍尔试片判定的背面解析，下期咱们继续！
