欧陆MED卧式耐酸碱泵文字安装教程(附分解图)
欧陆MED有两种材质:FRPP和PVDF,FRPP材质的泵头型号为MEDP,适用于温度65摄氏度以下的溶液输送操作,PVDF材质的泵头型号为MEDF,适用于温度90摄氏度以下的溶液输送工作,MEDP具体型号有:MEDP4002、MEDP4012、MEDP5022、MEDP5032、MEDP5052;MEDF具体型号有:MEDF4002、MEDF4012、MEDF5022、MEDF5032、MEDF5052等。
MED卧式耐酸碱泵安装步骤如下:
1、将马达垂直置放在操作台上,主轴朝上,摘下叶轮键,套上胶套筒主轴无需拧紧(待下一步主轴定高后拧紧)。
2、将脚座与电机用4颗不锈钢螺丝拧紧固定,将后轴封与后封盖用4颗不锈钢螺丝拧紧固定后安装在脚座上(后封盖缺口朝上)。
3、将叶轮套在主轴上确保无摩擦(叶轮与后封盖间隙2mm为佳)后拧紧胶套筒主轴上3颗不锈钢内六角螺丝。
4、装上叶轮键,将叶轮与前轴封安装在一起再装进主轴(注意点:叶轮键对准叶轮内凹槽位置)并按压叶轮直到顶住主轴后拧紧叶轮螺帽(注意叶轮O环在叶轮螺帽的槽内)。
5、套上前盖O环与前盖并拧紧8颗不锈钢螺丝。

6、安装入口法兰和出口法兰(确保出入口O环安装到位即完成欧陆MED卧式耐酸碱泵安装完成)。

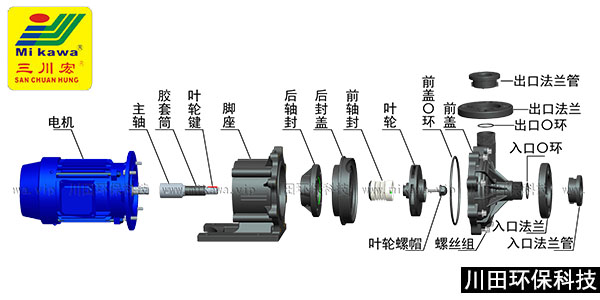

欧陆卧式耐酸碱泵MED分解图
